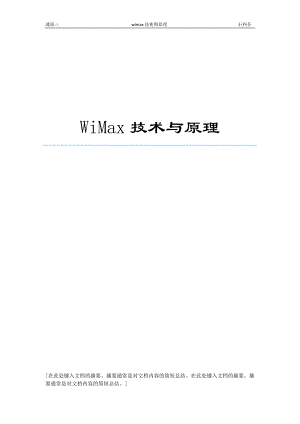

WiMax技術與原理 [在此處鍵入文檔的摘要。摘要通常是對文檔內容的簡短總結。在此處鍵入文檔的摘要。摘要通常是對文檔內容的簡短總結。] 目錄 WiMAX的發展 2 WiMAX關鍵技術 3 正交分頻多任務OFDM 3 多天線技術 5 WiMAX中典型的差錯控制編碼 7 Reed-Solomon code 7 Convolutional code 的原理 11 LDPC 12 WiMAX中的加密算法 16 DES加密算法 16 RSA加密算法 22 WiMAX的優缺點與應用 24 WiMAX的五大優勢與三大劣勢 24 WiMAX的應用 24 參考文獻 25 WiMax技術與原理 摘要：本文介紹了Wimax的發展及應用前景，主要包含五章，第一章是對wimax的概述，第二章講了wimax中用到的關鍵技術：正交分頻多任務和多重天線技術，第三章著重介紹了Wimax信道編碼中的R-S code、卷積碼和LDPC code的原理，第四章主要講的是wimax中的加密技術：DES和RSA的基本原理和安全性分析等，最后一章是對wimax優缺點的評價。 關鍵詞：正交分頻多任務 多天線技術 差錯控制編碼 加密算法 1 WiMax的發展 WiMax(Worldwide Interoperability for Microwave Access),即全球微波互聯接入。WiMAX也叫802·16無線城域網或802.16。WiMAX是一項新興的寬帶無線接入技術，能提供面向互聯網的高速連接，數據傳輸距離最遠可達50km。WiMAX還具有QoS保障、傳輸速率高、業務豐富多樣等優點。WiMAX的技術起點較高，采用了代表未來通信技術發展方向的OFDM/OFDMA、AAS、MIMO等先進技術，隨著技術標準的發展，WiMAX逐步實現寬帶業務的移動化，而3G則實現移動業務的寬帶化，兩種網絡的融合程度會越來越高。 WiMax的基本工作原理如下: 從實用角度看，WiMAX的操作與無線上網相似，但是速度更快，傳播距離更遠，并且可供更多的用戶使用。由于電話和電纜公司還沒有把必要的電纜鋪設到邊遠地區，因此那里目前仍沒有寬帶網絡接入，WiMAX有潛力消除這些無信號區。 WiMAX系統由兩部分組成： WiMAX發射塔：在概念上與手機發射塔相似。單臺WiMAX發射塔可以覆蓋非常大的面積－－約8,000平方公里。 WiMAX接收機：接收機和天線可以是一個小盒子或一張PCMCIA卡，也可以像如今的無線上網接入方式一樣內置到膝上型電腦中。 WiMAX發射塔站可以使用高帶寬的有線連接（例如T3線路）直接連接到互聯網。它也可以使用視線微波鏈接與另一個WiMAX發射塔連接。這種與第二個發射塔的連接（經常稱為回程），以及單塔所具有的約8,000平方公里的覆蓋能力，使得WiMAX能夠覆蓋邊遠的農村地區 WiMAX實際上可以提供兩種形式的無線服務： 一種是非視線無線上網型服務，計算機上的小天線可與發射塔連接。在這種模式下，WiMAX使用較低的頻率范圍－－2GHz到11GHz（與無線上網相似）。較低波長傳輸不容易被物理障礙物干擾，傳輸可以很好地衍射、彎曲或繞過障礙物。 另一種是視線型服務，安裝在屋頂或電桿上的固定截拋物面天線直指WiMAX發射塔。視線型連接功率更強大、更穩定，因此可以在錯誤更少的情況下發送大量數據。視線型傳送使用較高的頻率，其范圍可以達到66GHz。頻率越高，干擾越少，同時又有高得多的帶寬。 無線上網型接入方式局限于半徑為大約6到10公里的范圍（相當于65平方公里的覆蓋范圍，與手機的覆蓋范圍差不多）。通過使用更強大的視線型天線，WiMAX發射站可以將數據發送到以該發射站為中心，半徑為大約48公里范圍（9,300 平方公里的覆蓋范圍）內設置的已啟用WiMAX的計算機或路由器上。這就是WiMAX能夠達到其最大傳送范圍的原因。 2. wimax關鍵技術 2.1正交分頻多任務OFDM 2.1.1 多載波技術概述 正交分頻多任務（ Orhtogonal Frequency Division Multiplexing, OFDM）是一種多載波調變技術。同時利用多個不同頻率的載波傳送及接收信號，如圖2-1所示。OFDM即利用數個(2的次方)正交的子載波傳送信號。OFDM變是多載波調變的特例，其使用數個正交載波調變信號，在每個子載波間不需要有Guard band間隔大大的增加了帶寬使用效率，且OFDM更有bit allocation的概念，即通道環境 好的子載波就加大該載波的power或提高調變等級(ex:BPSK->QAM)，bit allocation使得OFDM帶寬使用效率更加高。 圖2-1 多載波發送 圖2-2 多載波接收 ∫х(t)*y(t)dt=0 ? ∫Х(f)Y(f)df=0……① 為了避免子載波間互相干擾，多載波系統對于子載波間的正交性要求相當高。為了滿足子載波間彼此正交，子載波的頻率間隔需要有一定要求來滿足①式 在此可以由下述的有限頻帶的帶通訊號來進行說明解釋此一要求： 假定我們目前要分析兩子載波頻率{ f1, f2}之間的間隔Δf ，我們先計算其交互相關性(cross-correlation) 其中Δf=f1 ? f2表兩個載波間的頻率間隔，在上式中若ΔfT = n 其中n 為一個非零整數，如：Δf=n/T 則此時R=0 即代表這兩個子載 波在符元周期內為正交。 2.1.2 系統架構特性 OFDM系統方塊圖如上兩圖所示，其結構主要包含以下部分： 并列轉串行，正交分頻多任務系統設計中最重要的觀念就是并行數據傳輸，并行數據傳輸?shù)募夹g(shù)是透過串行至并行轉換器實現。正交分頻多任務系統把數據載送到較小帶寬的子載波上，相當于將每一個并行資料分別經過不同的子載波調變后傳送。一般的串行傳輸系統中，是把訊號以連續序列的方式傳送出去，當訊號的傳輸速率很高時，訊號的頻譜可能大到占滿整個可用的帶寬，此時訊號會因?yàn)橥ㄟ^頻率選擇性衰減信道而造成訊號的失真。相對的，在并行傳輸系統中，數據是同時并行進行傳輸，每一個個別并行訊號占有較小的帶寬，所以訊號所經過的信道頻率響應(frequency response)可以視為是平坦 FFT的應用，增強其自身到更高度效率的實際操作上。由圖2-2可知s(t)訊號： 對t=NTs取樣 取f=1 / NTS,fk=kf得 ： 由上式得OFDM可以用DFT FFT技術實現。反快速傅立葉變換和快速傅立葉變換算法為反離散傅立葉變換和離散傅立葉變換之快速硬件實現。在IEEE 802.11a 里，反快速傅立葉變換和快速傅立葉變換的大小為N = 64。 環形前綴和保護間隔（cyclic prefix and Guard interval），傳送訊號在通過具有多重路徑干擾的信道后，會造成前一個符元的后端部份干擾到下一個符元的前端，此稱之為符元間的干擾(ISI)。為了克服ISI的問題，在OFDM symbol前端加入一保護區間(Guard Interval)，如附錄Pic 3所示。為了對抗信號因信道延遲的影響Gurad interval(Tg)長度要大于最大的Delay spread，即Tg>delay spread time。在保護區間未放信號的OFDM系統稱ZP-OFDM(zero padding)。ZP-OFDM有比較低的傳輸功率，但在接收端接收于zero padding區域信號時，會破壞載波的正交性造成載波間的干擾(ICI)，所以復制OFDM symbol后半段信號并擺放于保護區間內，稱之為循環前綴(cyclic prefix)； 循環前綴會造成帶寬效益下降，故必須小于OFDM symbol長度的1/4。如:一個OFDM symbol共有256個子載波，則其循環字長度為64個位。 信道估計及均衡器由于在訊號傳輸時，接收端收到的訊號是傳送訊號和信道響應作用過的結果，所以為了解出傳送訊號勢必要得到信道響應，所以要作通道估計。在高速移動環境時變通道估計更是重要，不好的通道估計會造成會造成誤碼率上升；信道估計常見的方法就是加入測試訊號(training symbol)，由測試訊號得到測試訊號那些點的信道響應對信道其它點作估計，進而求出整個通道響應。均衡器由信道估計的結果對接收訊號作信道補償，降低錯誤率。由于OFDM將帶寬切割成數個小頻帶，故更接近通道的相干帶寬，所以訊號受到信道失真變小，故可以用簡單的一階均衡器補償。 2.1.3 使用OFDM遇到的問題 使用OFDM最大的困擾就是遇到各種同步問題（symbol timing offset）。當接收信號進入fft時，要找到適當起點從起點后選取多點作離散傅立葉變換，將訊號從時域轉回頻域，若選取太早或太晚都會產生ISI。 上式Z表接收訊號,X表傳送訊號,H則是信道響應,V則是AWGN噪聲，由本式可見STO會造成接收訊號相位改變、ISI及振幅失真。 抽樣時鐘偏移（sampling clock offset），由于傳送端及接收端的采樣率不一樣，會造成取樣點的誤差，而且越后面的子載波SCO誤差會越大，第11個子載波已經 差到一個OFDM載波間隔的大小。SCO會造成振幅失真，相位飄移(phase shift),ICI等影響。 載波相位偏移（carrier phase offset），傳送端在傳送端最后會乘上一載波f1使基頻訊號載至旁頻，在傳送端要將旁頻降回基頻會再乘上一載波f2，由于f1 f2兩載波相位的不同在升降頻之間 會造成carrier phase offset。傳送接收端的相對運動的督普勒效應也會造成相位carrier phase offset。Carrier phase offset會造成接收訊號相位飄移及ICI。在產生高頻載波時由于都會有起始相位，所以很難用人為因素使傳送端高頻載波和接收端載波完全同步。 載波頻率偏移（carrier frequency offset），如同phase offset傳送升頻及接收端降頻載波的頻率不同步，會造成carrier frequency offset。傳送及接收端的相對運動所產生的doppler shift也會產生CFO。SCO越后面子載波偏移會越大，但CFO則是每個子載波所受到的frequency shift都是相同。在高速移動環境下CFO影響更嚴重。CFO會造成嚴重的ICI效應 峰均比的問題，由于OFDM訊號是由多個調變后的子載波訊號的線性迭加，因此可能會造成比平均訊號準位高的瞬間尖峰訊號，進而產生高峰值對均值功率比效應，在正交分頻多任務系統中，高峰均比會造成的問題主要有下列兩個： 在數字模擬轉換的過程中，要經過量化程序，在量化過程中使用相同量化位的量化器時，因?yàn)橛嵦?hào)變大量化噪聲也就變大，故訊號失真就變嚴重。如果要降低量化噪聲就要增加量化位使量化位階便多，如此就增加量化過程的復雜度及成本。 在射頻電路功率放大器中，其線性放大訊號有一定范圍，當訊號振幅大于某一范圍就進入飽和區，在飽和區信號會因非線性放大而失真。OFDM訊號是由多個調變過的子載波訊號的線性迭佳而成，當載波數變多訊號功率可能超過放大器線性區域造成信道失真。 2.2 多天線技術 WiMAX(全球互通微波接入)技術是以IEEE 802.16系列標準為基礎的寬帶無線接入技術，可以在固定和移動的環境中提供高速的數據、語音和視頻等業務，兼具了移動、寬帶和IP化的特點，近年來發展迅速，逐漸成為寬帶無線接入領域的發展熱點之一。 　　 作為解決最后一公里的最佳接入方式的無線寬帶接入技術，WiMAX必須采用多天線技術來提高自身的競爭力。 2.2.1 多天線技術的優勢 隨著無線通信技術的快速發展，頻譜資源的嚴重不足已經日益成為無線通信事業發展的“瓶頸”。如何充分開發利用有限的頻譜資源，提高頻譜利用率，是當前通信界研究的熱點課題之一。 多天線技術因其能在不增加帶寬的情況下提高傳輸效率和頻譜利用率而獲得廣泛的青睞。 多天線技術相比單天線技術具有如下優勢： (1)使用多天線后增加了信號的相干性，從而獲得數組增益。 (2)提高了分集增益。分集增益是通過利用多徑來獲得的，當某一條路徑性能變壞時不會影響系統的性能。在無線衰落信道里，可以增加接收信號強度的穩定性從而提高傳輸信息的可靠性。分集增益可以在空間(天線)、時域(時間)和頻域(頻率)3個維度上獲得。 (3)消除了共通道干擾。使用多天線后通過分析干擾的不同通道響應，消除共信道的干擾信號。 IEEE 802.16標準支持諸如Alamouti方案的空時碼、自適應天線(AAS)和MIMO技術在內的多天線技術。作為一種能有效改善系統抗衰落性能的技術，IEEE802.16e將通過空時編碼實現的發射分集作為標準的一個可選項。 2．2.2 多天線技術在WiMAX系統中的應用 2.2.2.1 自適應天線系統 AAS可以實現系統參數自動調整，獲得信噪比(SNR)增益，減少同頻干擾。自適應天線利用數字信號處理技術，產生空間定向波束，使天線主波束對準期望信號到達方向，同時對干擾形成零陷，抑制干擾，實現期望信號的最佳接收。 在WiMAX系統中AAS的設計和應用都是基于時分復用(TDD)模式。因?yàn)樵赥DD模式下，上行和下行共享相同的頻帶資源，可以利用上(下) 行信道的信息得到下(上)行信道的信息，在基站(終端)可以利用上下行通道的互惠性比較方便地計算波束形成的權值。而在頻分復用(FDD)模式下，上行和下行的通道一般是不同的，難以通過上(下)行的信息獲得下(上)行信道信息。要想計算波束形成的權值，只有通過回饋，這將增大整個系統的開銷。 在WiMAX體系中，AAS是一種可選技術，在上下行鏈路中都可以選擇支持該技術。采用AAS技術可以提高系統容量、擴大覆蓋范圍、提高通信的可靠性、降低運營成本等。AAS在實現時既可以采用多波束選擇的方式，也可以采用自我調整的方式。 2．2.2.2多輸入多輸出技術 IMO技術最早是由Marconi于1908年提出來的，它利用在基站和終端使用多天線來抑制信道衰落，從而大幅度地提高信道的容量、覆蓋范圍和頻譜利用率。根據收發天線的數量，MIMO還可以包括單輸入多輸出(SIMO)和多輸入單輸出(MISO)。 MIMO技術的核心是空時信號處理，也就是利用在空間中分布的多個天線將時間域和空間域結合起來進行信號處理。因此，MIMO技術可以看作是智能天線的擴展。廣義的MIMO技術包括發射分集技術和空間復用技術。發射分集技術指的是在不同的天線上發射包含同樣信息的信號(信號的具體形式不一定完全相同)，達到空間分集的效果，從而提高通道的可靠性，降低誤碼率?？臻g復用技術與發射分集不同，它在不同的天線上發射不同的信息，獲得空間復用增益，從而大大提高系統的容量和頻譜利用率。WiMAX協議中同時使用空時編碼和空間復用的形式，可以顯著地提高系統的容量和頻譜利用率。 目前MIMO已經成為了IEEE 802.16中多天線的一個選項，并且在IEEE802.16e中也得到了體現。802.16協議支持的MIMO模式分為3種：空時發射分集模式、空間復用模式和分集與復用相結合模式。 2.2.2.3 空時發射分集 發射分集最大的優點在于可以在基站端使用多天線，可以避免在接收端使用多天線對終端設備造成的壓力，從而減少802.16市場化時帶來的阻礙。 在MIMO中，空時發射分集模式主要通過空時編碼來實現?？諘r(shí)編碼的主要思想是利用空間和時間上的編碼實現一定的空間分集和時間分集，從而降低通道誤碼率。使用空時碼時，在發端不知道信道狀態信息的情況下，系統仍能實現最大分集增益。常見的空時碼有空時分組碼(STBC)和空時格碼 (STTC)，其中STBC因其相對簡單的編解碼過程而獲得了廣泛的應用。 802.16d標準中采用兩根發射天線的發射分集，以對抗阻擋視距和非直視距造成的深衰落，主要依據的就是Alamouti方案的空時碼 (STC)編碼，該方案的關鍵特性是兩根發射天線的兩個序列之間的正交性。對兩發射天線系統，Alamouti編碼能獲得最大的分集增益，并且從編碼發展的歷史上說，Alamouti方案是為發射天線數為2的系統提供完全發射分集增益的一種空時分組碼，且譯碼時只需要對接收信號進行簡單的處理，大大減化了計算的復雜度。 2.2.2．4 空間復用 空間復用技術是指在發射端發射相互獨立的信號，接收端采用干擾抑制的方法進行譯碼，主要是為了提高系統的傳輸速率。目前利用空分復用的方法來提高信道容量的方法主要是各種分層空時碼(如BLAST)。貝爾實驗室分層空時算法(BLAST)結構不是通過信號變換(編碼、調制、映像等)引入符號間的正交性，而是充分利用了通道的多徑特點，解除了信號之間的相關性。 BLAST結構主要分為垂直-貝爾實驗室分層空時算法(V-BLAST)和對角線-貝爾實驗室分層空時算法(D-BLAST)：V-BLAST 將M個比特流編碼、映像和交織后通過互相獨立的天線發射出去，充分發掘了分集增益，而且每一個信息流可以單獨檢測。D-BLAST也先經過相同的處理，但是各編碼塊分配給不同的天線發送，從而減小了因某一個獨立通道傳輸效果較差而導致的系統整體性能的下降，但意味著更加復雜的收發設備。 BLAST結構最大程度上發掘了頻譜效率，但是一般需要接收天線數目大于或等于傳輸天線數目，而這一點在下行鏈路難以實現；另外因?yàn)槭褂貌煌逆溌穫鬏敧?dú)立的信號，那么如果一條鏈路被損壞，那么將面對不可挽回的錯誤。 分集與復用相結合 空時發射分集能獲得額外的分集增益和編碼增益，但不能提高數據速率；空間復用雖然能最大化MIMO系統的平均發射速率，但只能獲得有限的分集增益。將空時發射分集和空間復用相結合的方案既能提供分集增益又可以提高系統容量，從而得到高頻譜效率和傳輸質量的良好折衷，但是處理起來比單獨使用分集或復用要復雜一些。2.2.4 智能MIMO 移動WiMAX還支持各種MIMO模式之間的自適應MIMO轉換(AMS)，這也叫做智慧MIMO。如圖1所示。智能MIMO根據信道條件，選擇合適的MIMO模式，在不降低覆蓋范圍的情況下提高頻譜利用率。采用智慧MIMO方式，可以克服不同場景帶來的不確定性，使MIMO技術具有更廣泛的應用場景。如對于同網絡下的不同終端，其天線數目可能是不同的，因而若在同一小區采用相同的MIMO傳輸方法，難以達到優化設計目標。此外，用戶經歷的衰落也是不一樣的，自我調整選擇不同MIMO技術以適應通道變化，可以優化系統性能。為支持自適應MIMO模式選擇，發射端需要得到更多的包括通道或權重的回饋信息。 3 WiMax中的典型差錯控制編碼 3.1 Reed-Ssolomon Code基本原理 RS碼是一類有很強糾錯能力的多進制碼，它是由I. S. Reed和G. Solomon兩位博士各自于1960年首先提出來的。它在計算器糾錯系統，特別是儲存系統如：光盤(CD、DVD)和磁盤、磁帶中用的很普遍，并已廣泛使用在多媒體通訊上[33]。RS code在不同的應用上會使用不同的譯碼算法除錯，例如CD-ROM就使用皮德森算法(Peterson algorithm)，可除兩個未知錯或四個已知錯；DVD就使用可除八個未知錯或十六個已知錯。以下為其應用的范圍： · 儲存裝置(Storage devices including tape，Compact Disk，DVD) · 無線電、移動電話及微波(Wireless or cellular telephones，microwave links) · 衛星通訊(Satellite communications) · 數字電視(Digital television / DVB，HDTV) · 高速電話線傳輸(ADSL，xDSL) RS code在科技界已廣泛使用于各種應用上，例如Altera及Xilinx公司現已把RS Code實現為Megacore Function，以后將如同組件般直接叫入使用，這意味著RS譯碼器的應用已漸趨成熟。其譯碼器(Decoder)比編碼器復雜且慢，所以如何提升譯碼器的速度，就變成非常重要的主題. 在實現RS code之前，須先決定抗未知錯數t (抗t 個error)，因而需要2t個冗余數據(redundant data)。此外，假設每筆數據(symbol)的位數為m，則構成一個Galois Field--GF()，因此一組codeword的長度(包括冗余數據)最多為。根據以上所述，一組codeword內的有效數據(information)量為k=n-2t。因此可定義RS (n, k)，n-k=2t，其代表k筆原始資料(information)，為了抗最多t個未知錯或2t個已知錯，需附加2t筆冗余，總共n筆數據形成一組codeword，由此計算數據比率(data rate)為。由此可知，n為依照位數所設定，若為了具備較好的抗錯能力而選擇較大的t值，因而造成k值減少，則一組codeword內所占的information數量減少，將會降低傳輸率(throughput)，造成不良之影響。 然而在某些應用情況下，位數為m，但information量所導出之codeword并 不如上述定義之值大。此時需以shorten code的方法，在較大的m值下，使用較短的codeword。舉例說明：當決定的抗錯力是解兩個erasure(已知錯)或是一個error，因此設計為運用兩筆冗余數據的RS code，但是為了配合計算機數據表示及傳遞規格，所采用的位數為m=8 (8 位)，故一組codeword最多為個symbol，此時，如果information量小于255的話，就必須利用shorten code的方法，將n值調整為適當大小。 RS code最主要的運算都是建立在Galois Field理論基礎上，主要先了解其乘法[25]及加法的意義及動作原理，則可開始了解RS code。如上述定義位數m之后，須根據m值定出primitive polynomial，以便產生GF()的主要元素(primitive element)，作為日后編碼或譯碼用。關于primitive polynomial通常使用具有最小項次式子。因此令m=8，使用的primitive polynomial為： 式中”+” 號為Galois Field之?dāng)?shù)學運算的加法，其代表exclusive-or運算。將上式代入α值使得p(α)=0，可找出所有GF()的元素，并建立一個元素表，此表為以后編碼或譯碼時所使用的元素α值，如表3-1。 表3-1 初始元素表 2.1.1 Reed-Ssolomon Code范例 假設我們編碼一個能糾兩位錯，長度為7的RS碼，其生成舉證如下： GF（8）的基本元素表如下： 若要加密數據序列111001111，對照基本元素表，轉化為，由于長度為7，那么應該在該多項式序列后面補上4個零，再與生成多項式做模運算，其余數為編碼的后四位： 最后的余數為，編碼結果為，表達為二進制是111001111101111001010. 解碼主要有兩種方法，一種是從時域解碼，另一種是從頻域解碼，此處以頻域譯碼為范例。設收到信號中有兩個錯誤，即收到信號為 然后寫出key equation，并解出： 該方程的兩個根分別是和，因此錯誤位置是-4和-2，也就是位置3和5.現在解錯誤值多項式： 由公式，將m=3和m=5帶入可以得到對應的糾錯值： 即收到的字符中在位置3的糾正為，在位置5的糾正為。與前面編碼對照可知，譯碼正確。 2.2 Convolutional Codes 卷積碼在一個二進制分組碼（n,k）當中，包含k個信息位，碼組長度為n，每個碼組的（n-k）個校驗位僅與本碼組的k個信息位有關，而與其它碼組無關。為了達到一定的糾錯能力和編碼效率（ ＝k/n），分組碼的碼組長度n通常都比較大。編譯碼時必須把整個信息碼組存儲起來，由此產生的延時隨著n的增加而線性增加。 為了減少這個延遲，人們提出了各種解決方案，其中卷積碼就是一種較好的信道編碼方式。這種編碼方式同樣是把k個信息比特編成n個比特，但k和n通常很小，特別適宜于以串行形式傳輸信息，減小了編碼延時。 與分組碼不同，卷積碼中編碼后的n個碼元不僅與當前段的k個信息有關，而且也與前面（N-1）段的信息有關，編碼過程中相互關聯的碼元為nN個。因此，這N時間內的碼元數目nN通常被稱為這種碼的約束長度。卷積碼的糾錯能力隨著N的增加而增大，在編碼器復雜程度相同的情況下，卷段積碼的性能優于分組碼。另一點不同的是：分組碼有嚴格的代數結構，但卷積碼至今尚未找到如此嚴密的數學手段，把糾錯性能與碼的結構十分有規律地聯系起來，目前大都采用計算機來搜索好碼。 2.2.1卷積碼舉例 正如前面已經指出的那樣，卷積碼編碼器在一段時間內輸出的n位碼，不僅與本段時間內的k位信息位有關，而且還與前面m段規定時間內的信息位有關，這里的m＝N-1通常用（n，k，m）表示卷積碼（注意：有些文獻中也用（n，k，N）來表示卷積碼）。圖1就是一個卷積碼的編碼器，該卷積碼的n = 2，k = 1，m = 2，因此，它的約束長度nN = n×(m+1) = 2×3 = 6。 在圖1中與為移位寄存器，它們的起始狀態均為零。 、與 、、之間的關系如下 假如輸入的信息為D = [11010]，為了使信息D全部通過移位寄存器，還必須在信息位后面加3個零。表1列出了對信息D進行卷積編碼時的狀態。 表1 信息D進行卷積編碼時的狀態 描述卷積碼的方法有兩類，也就是圖解表示和解析表示。解析表示較為抽象難懂，而用圖解表示法來描述卷積碼簡單明了。常用的圖解描述法包括樹狀圖、網格圖和狀態圖等。基于篇幅原因這里就不詳細介紹了。 卷積碼的譯碼方法可分為代數譯碼和概率譯碼兩大類。代數譯碼方法完全基于它的代數結構，也就是利用生成矩陣和監督矩陣來譯碼，在代數譯碼中最主要的方法就是大數邏輯譯碼。概率譯碼比較常用的有兩種，一種叫序列譯碼，另一種叫維特比譯碼法。雖然代數譯碼所要求的設備簡單，運算量小，但其譯碼性能（誤碼）要比概率譯碼方法差許多。因此，目前在數字通信的前向糾錯中廣泛使用的是概率譯碼方法。 2.3 Low-density Parity-check Codes LDPC碼最早在20世紀60年代由Gallager在他的博士論文中提出，但限于當時的技術條件，缺乏可行的譯碼算法，此后的35年間基本上被人們忽略，其間由Tanner在1981年推廣了LDPC碼并給出了LDPC碼的圖表示，即后來所稱的Tanner圖。1993年Berrou等人發現了Turbo碼，在此基礎上，1995年前后MacKay和Neal等人對LDPC碼重新進行了研究，提出了可行的譯碼算法，從而進一步發現了LDPC碼所具有的良好性能，迅速引起強烈反響和極大關注。經過十幾年來的研究和發展，研究人員在各方面都取得了突破性的進展，LDPC碼的相關技術也日趨成熟，甚至已經開始有了商業化的應用成果，并進入了無線通信等相關領域的標準。 LDPC碼是通過校驗矩陣定義的一類線性碼，為使譯碼可行，在碼長較長時需要校驗矩陣滿足“稀疏性”，即校驗矩陣中1的密度比較低，也就是要求校驗矩陣中1的個數遠小于0的個數，并且碼長越長，密度就要越低。 LDPC碼即低密度奇偶校驗碼（Low Density Parity Check Code，LDPC），它由Robert G.Gallager博士于1963年提出的一類具有稀疏校驗矩陣的線性分組碼，不僅有逼近Shannon限的良好性能，而且譯碼復雜度較低, 結構靈活，是近年信道編碼領域的研究熱點，目前已廣泛應用于深空通信、光纖通信、衛星數字視頻和音頻廣播等領域。LDPC碼已成為第四代通信系統(4G)強有力的競爭者，而基于LDPC碼的編碼方案已經被下一代衛星數字視頻廣播標準DVB-S2采納。 2.3.1 LDPC原理： 接下來我們以一個簡單的例子來說明message passing 這個非常有用的觀念。假 設有一群士兵排成一列，現在我們想要知道所有士兵的數目？我們利用以下的規 則： 當你從某一側鄰兵處得知一個數目時，將這個數目加1 并且將這個新的數目告知 另一側的鄰兵，以此類推。 從這個規則可以知道當某一個士兵接收到一個數字（假設為n）時，這個數字告 訴他一個訊息說現在有n 個士兵在他的左側或右側。 我們以圖解來說明整個算法的觀念： 一開始每個士兵都知道至少有一個士兵（就是他自己），這個訊息我們稱為 intrinsic information。 < 圖一 > 圓圈代表士兵及一個local rule（執行加1 的動作） 接下來最左邊或最右邊的的士兵將這個1 的訊息告知鄰兵，而該鄰兵接收到這個的訊息時將其再加1 后在告知下一個鄰兵。此時如<圖二>我們會看到（以左二士兵為例）其左邊會進入一個訊息為1，右邊會進入一個訊息為4。這代表他接受到一個訊息為：在你的左邊有1 個士兵，另一個訊息為在你的右邊有4 個士兵。這兩個訊息我們稱之為extrinsic information。 < 圖二 > extrinsic information flow 接下來每個士兵就會知道到底有多少個士兵在這一整排中。以左二士兵為例，[所 有的士兵是數目]就等于[左邊鄰兵告訴他的數目加上右邊鄰兵告訴他的數目]再 加上[自己]。這句話可以簡寫為 overall information = extrinsic information + intrinsic information。 < 圖三 > overall information flow 從以上的例子知道，我們可以把一個比較復雜的問題拆解成一些較小的問題（i.e. local rule），而每個小問題所需要的計算復雜度也相對的小許多，接下來在經過 彼此之間消息的傳遞就能使整個問題解決。LDPC code 的譯碼器就是利用這種 local rule 彼此之間消息互相傳遞的機制來達到譯碼且大幅降低系統硬件計算復 雜度。 為了要利用message passing 的觀念來幫助解碼，我們首先就要將譯碼器拆解成 一些local rule 和訊息傳遞的路徑，這個可以利用Tanner graph來達成。我們以一 個簡單的例子來說明Tanner graph： Generator matrix Parity-Check matrix 由給定的parity-check matrix我們可知道該譯碼器可以拆解成兩個local rules和五個variables，如圖四。 < 圖四 > Tanner graph 其中l(wèi)ocal rule A 及B 稱為agent node，variables 稱為variable node，而其間的連 接線就稱為branch。 當我們成功的將譯碼器表示成Tanner graph（一些local rules 和variables 的結合） 后，接下來就要利用sum product algorithm 來計算我們所需要的extrinsic information（或稱為 extrinsic probability）及overall information（或稱為overall probability）。 l Agent node： 假設transmitter 端為BPSK modulation 且通道為AWGN，則當receiver 端收到一 個訊息y 時，則我們很容易可以計算出這個y 為+ 1或-1 的機率（see reference [1] page4）。我們以0 1 2 3 m Å m Å m = 為例來說明，如圖五： 可以知道在這個Local rule 下合法的字碼只有四個。 < 表一 > 合法字碼與機率 此時定義（overall probability with m2 = 0 ）= 10 20 30 11 20 31 P P P + P P P （extrinsic probability with 0 2 m = ）= 10 30 11 31 P P + P P 由上列數學式可知（ overall probability with 0 2 m = ）等于具有0 2 m = 的合法字碼之機率值總和— i.e. sum operation，而個別合法字碼的機率值等于該合法字碼內 所有symbol 之機率值乘積— i.e. product operation，因此稱為Sum-Product Algorithm。 若以Likelihood ratio 來表示overall probability 及extrinsic probability，則為下列數學式： 其他（with 1 m or 3 m ）依此類推。 l Variable node： 我們以1 2 3 m = m = m 為例子說明。 < 表二 > 因?yàn)樵谕粋€(gè)variable node 中，該symbol 不是0 就是1，所以進入variable node 的三個path 的合法組合為000 或111。 定義（extrinsic probability with 0 2 m = ）= 10 30 P P若以Likelihood ratio 來表示： Extrinsic LR 由于Low-density Parity-check Codes介紹得比較詳細，就不再舉例了。 4 wimax中的加密算法 4.1 DES加密算法 DES作為美國國家標準研究所（American National Standard Institute，ANSI）的數 據加密算法（Data Encryption Algorithm，DEA）和ISO的DEA 1，成為一個世界范圍內的 標準已經二十多年。盡管他帶有過去時代的特征，但他很好地經受住了多年的密碼分析 ，除了可能的最強有力的對手外，對其他的攻擊具有較好的安全性。 4.1.1 DES 加密算法基本描述 DES是一種分組加密算法，他以64位為分組對數據加密。64位一組的明文從算法的一端 輸入，64位的密文從另一端輸出。DES是一個對稱算法：加密和解密用的是同一個算法（除 密鑰編排不同以外）。 密鑰的長度為56位(密鑰通常表示為64位的數，但每個第8位都用作奇偶檢驗，可以忽 略)。密鑰可以是任意的56位數，且可以在任意的時候改變。 DES算法的入口參數有3個：Key，Data，Mode。其中Key為8個字節共64位，是DES算法 的工作密鑰；Data也為8個字節64位，是要被加密或解密的數據：Mode為DES的工作方式，有 兩種：加密或解密。 DES算法的工作過程：若Mode為加密，則用Key對數據Data進行加密，生成Data的密碼 形式（64位）作為DES的輸出結果；若Mode為解密，則用Key對密碼形式的數據Data解密，還 原為Data的明碼形式（64位）作為DES的輸出結果。 在通信網路的兩端，雙方約定了一致的Key，在通信的源點用Key對核心數據進行DES加密 ，然后以密碼形式通過公共通信網（如電話網）傳輸?shù)酵ㄐ啪W(wǎng)路的終點，數據達到目的 地后，用同樣的Key對密碼數據進行解密，便再現了明碼形式的核心數據。這樣便保證了核 心數據（如PIN，MAC等）在公共通信網中傳輸?shù)陌踩院涂煽啃?。通過定期在通信網路的源 端和目的端同時改用新的Key，便能更進一步提高資料的保密性，這正是現在金融界交易網 絡的流行作法。 簡單地說，算法只不過是加密的一種基本技術，DES基本組建分組是這些技術的一種組合 ，他基于密鑰作用于明文，這是眾所周知的輪。DES有16輪，這意味著要在明文分 組上16次實施相同的組合技術。 4.1.2 DES算法詳述 DES算法把64位的明文輸入塊變?yōu)?4位的密文輸出塊，他所使用的密鑰也是64位，DES對64 位的明文分組進行操作。通過一個初始置換，將明文分組分成左半部分和右半部分，各32位 長。然后進行16輪相同的運算，這些相同的運算被稱為函數f，在運算過程中數據和密 鑰相結合。經過16輪運算后左、右部分在一起經過一個置換（初始置換的逆置換），這樣算 法就完成了，其總流程圖如下圖4-1所示。 圖4-1 DES總流程圖 （1） 初始置換，其功能是把輸入的64位數據塊按位重新組合，并把輸出分為L(zhǎng)0，R0兩部分，每部分各 長32位，其置換規則如圖4-2所示。 圖4-2 DES初始置換規則 即將輸入的第58位換到第1位，第50位換到第2位，…，依次類推，最后一位是原來的 第7位，L0，R0則是換位輸出后的兩部分，L0是輸出的左32位，R0是右32位。例：設置換前 的輸入值為D1D2D3…D64，則經過初始置換后的結果為：L0=D58D50…D8；R0=D57D49…7。 （2） 逆置換 　　經過16次迭代運算后，得到L16，R16，將此作為輸入進行逆置換，即得到密文輸出。 逆置換正好是初始置換的逆運算。例如，第1位經過初始置換后，處于第40位，而通過逆置 換，又將第40位換回到第1位，其逆置換的規則如圖4-3所示。 圖4-3 DES逆置換 （3） 函數f(Ri,Ki)的計算 　　其算法描述如圖4-4所示。 圖4-4 DES中的f函數 在圖4-4中，“擴展置換”是將32位放大成48位，“P盒置換”是32位到32位換位，其換位 規則分別如圖4-5、圖4-6所示。 圖4-5 擴展置換E 圖4-6 P盒置換 　　在（Ri,Ki）算法描述圖中，S1，S2，…，S8為選擇函數，其功能是把6 b數 據變?yōu)? b數據。下面以選擇函數S1為例說明其功能。其選擇函數S1的菜單如圖4-7所 示。 圖4-7 S-box 通過表5可以看到，在S1中共有4行資料，分別命名為0，1，2，3行，每行有16列，分 別命名為0，1，2，3，…，14，15列。 　　現設輸入為：D=D1D2D3D4D5D6 　　令：列=D2D3D4D5，行=D1D6 　　然后在S1表中查得對應的數，以4位二進制表示，此即為選擇函數S1的輸出 。 　　(4)子密鑰Ki(48 b)的生成算法 　　開始，由于不考慮每個字節的第8位，DES的密鑰從64位變?yōu)?8位，首先56位 密鑰被分成兩個部分，每部分28位，然后根據輪數，兩部分分別循環左移l或2位。 DES算法規定，其中第8，16，…，64位是奇偶校驗位，不參與DES運算。故Key實際可用 位數只有56位。即：經過密鑰置換表的變換后，Key的位數由64位變成了56位，此56位分為C 0，D0兩部分，各28位，然后分別進行第一次循環左移，得到C1，D1，將C1(28位)，D1(28位 )合并得到56位，再經過壓縮置換，從而便得到了密鑰K0(48位)。依次類推，便可得到K1，K 2，…，K15。需要注意的是，16次循環左移對應的左移位數要依據表7所示的規則進行。 　　以上介紹了DES算法的加密過程。DES算法的解密過程是一樣的，區別僅在于第一次迭代 時用子密鑰K15，第二次是K14，…，最后一次用K0，算法本身并沒有任何變化。 4.1.3 DES算法的應用誤區及避開方法 DES算法具有極高的安全性，到目前為止，除了用窮舉搜索法對DES算法進行攻擊外，還沒 有發現更有效的辦法。而56位長的密鑰的窮舉空間為256，這意味著如果一臺計算機的速度 是每秒檢測一百萬個密鑰，則他搜索完全部密鑰就需要將近2 285年的時間，可見，這是 難以實現的。當然，隨著科學技術的發展，當出現超高速計算機后，可以考慮把DES密 鑰的長度再增長一些，以此來達到更高的保密程度。 由上述DES算法介紹可以看到，DES算法中只用到64位密鑰中的其中56位，而第8，16， 24，…，64位8個位并未參與DES運算，這一點，提出了一個應用上的要求，即DES 的安全性是基于除了8，16，24，…，64位外的其余56位的組合變化才得以保證的。因此 ，在實際應用中，應避開使用第8，16，24，…，64位作為DES密鑰的有效數據位，才能保 證DES算法安全可靠。對運用DES來達到保密作用的系統產生數據被破譯的危險，這正是DES 算法在應用上的誤區。 　　避開DES算法應用誤區的具體操作：在DES密鑰Key的使用、管理及密鑰更換的過程中，應 絕 對避開DES算法的應用誤區，即絕對不能把Key的第8，16，24，…，64位作為有效數據位 來對Key進行管理，這一點，對應用DES加密的用戶來說要高度重視。有些網絡， 利用定期更換DES密鑰Key的辦法來進一步提高系統的安全性和可靠性，如果忽略了上述應用 誤區，那么，更換新密鑰將是徒勞的，對網絡的安全運行將十分危險，所以更換密鑰一 定要保證新Key與舊Key真正的不同，即除了第8，16，24，…，64位以外其他位數據發生 了變化，這一點是非常重要的?！　∧壳凹用芩惴ㄒ驯粡V泛的應用，隨著信息化和數字化社會的發展，隨著計算機和Inte rnet的普及，密碼學必將在國家安全、經濟交流、網絡安全及人民生活等方面發揮更大作用 。 4.2 RSA加密算法 4.2.1 RSA算法概述 RSA算法是第一個能同時用于加密和數字簽名的算法，也易于理解和操作。 　　RSA是被研究得最廣泛的公鑰算法，從提出到現在已近二十年，經歷了各種攻擊的考驗，逐漸為人們接受，普遍認為是目前最優秀的公鑰方案之一。RSA的安全性依賴于大數的因子分解，但并沒有從理論上證明破譯RSA的難度與大數分解難度等價。即RSA的重大缺陷是無法從理論上把握它的保密性能如何，而且密碼學界多數人士?jī)A向于因子分解不是NPC問題。 　　RSA的缺點主要有：A)產生密鑰很麻煩，受到素?cái)?shù)產生技術的限制，因而難以做到一次一密。B)分組長度太大，為保證安全性，n 至少也要 600bits以上，使運算代價很高，尤其是速度較慢，較對稱密碼算法慢幾個數量級；且隨著大數分解技術的發展，這個長度還在增加，不利于數據格式的標準化。目前，SET(Secure Electronic Transaction)協議中要求CA采用2048bits長的密鑰，其他實體使用1024比特的密鑰。C)RSA密鑰長度隨著保密級別提高，增加很快。 4.2.2 RSA原理簡述 RSA算法是一種非對稱密碼算法，所謂非對稱，就是指該算法需要一對密鑰，使用其中一個加密，則需要用另一個才能解密。 　　RSA的算法涉及三個參數，n、e1、e2。 　　其中，n是兩個大質數p、q的積，n的二進制表示時所占用的位數，就是所謂的密鑰長度。 　　e1和e2是一對相關的值，e1可以任意取，但要求e1與(p-1)*(q-1)互質；再選擇e2，要求(e2*e1)mod((p-1)*(q-1))=1。 　　(n及e1),(n及e2)就是密鑰對。 　　RSA加解密的算法完全相同,設A為明文，B為密文，則：A=B^e1 mod n；B=A^e2 mod n； 　　e1和e2可以互換使用，即： 　　A=B^e2 mod n；B=A^e1 mod n; 4.2.3 RSA的安全性和速度 RSA的安全性依賴于大數分解，但是否等同于大數分解一直未能得到理論上的證明，因?yàn)闆]有證明破解RSA就一定需要作大數分解。假設存在一種無須分解大數的算法，那它肯定可以修改成為大數分解算法。目前， RSA的一些變種算法已被證明等價于大數分解。不管怎樣，分解n是最顯然的攻擊方法?，F(xiàn)在，人們已能分解140多個十進制位的大素?cái)?shù)。因此，模數n必須選大一些，因具體適用情況而定。 RSA的安全性依賴于大數分解，但是否等同于大數分解一直未能得到理論上的證明，因?yàn)闆]有證明破解 RSA就一定需要作大數分解。假設存在一種無須分解大數的算法，那它肯定可以修改成為大數分解算法。目前， RSA 的一些變種算法已被證明等價于大數分解。不管怎樣，分解n是最顯然的攻擊方法?，F(xiàn)在，人們已能分解多個十進制位的大素?cái)?shù)。因此，模數n 必須選大一些，因具體適用情況而定。 RSA在選擇密文攻擊面前很脆弱。一般攻擊者是將某一信息作一下偽裝( Blind)，讓擁有私鑰的實體簽署。然后，經過計算就可得到它所想要的信息。實際上，攻擊利用的都是同一個弱點，即存在這樣一個事實：乘冪保留了輸入的乘法結構： ( XM )^d = X^d *M^d mod n 前面已經提到，這個固有的問題來自于公鑰密碼系統的最有用的特征--每個人都能使用公鑰。但從算法上無法解決這一問題，主要措施有兩條：一條是采用好的公鑰協議，保證工作過程中實體不對其他實體任意產生的信息解密，不對自己一無所知的信息簽名；另一條是決不對陌生人送來的隨機文檔簽名，簽名時首先使用One-Way HashFunction 對文檔作HASH處理，或同時使用不同的簽名算法。 4.2.4 RSA的缺點 　　產生密鑰很麻煩，受到素?cái)?shù)產生技術的限制，因而難以做到一次一密。 　　安全性, RSA的安全性依賴于大數的因子分解，但并沒有從理論上證明破譯RSA的難度與大數分解難度等價，而且密碼學界多數人士?jī)A向于因子分解不是NPC問題。目前，人們已能分解140多個十進制位的大素?cái)?shù)，這就要求使用更長的密鑰，速度更慢；另外，目前人們正在積極尋找攻擊RSA的方法，如選擇密文攻擊，一般攻擊者是將某一信息作一下偽裝(Blind)，讓擁有私鑰的實體簽署。然后，經過計算就可得到它所想要的信息。實際上，攻擊利用的都是同一個弱點，即存在這樣一個事實：乘冪保留了輸入的乘法結構： ( XM )d = Xd *Md mod n 　　前面已經提到，這個固有的問題來自于公鑰密碼系統的最有用的特征--每個人都能使用公鑰。但從算法上無法解決這一問題，主要措施有兩條：一條是采用好的公鑰協議，保證工作過程中實體不對其他實體任意產生的信息解密，不對自己一無所知的信息簽名；另一條是決不對陌生人送來的隨機文檔簽名，簽名時首先使用One-Way Hash Function對文檔作HASH處理，或同時使用不同的簽名算法。除了利用公共模數，人們還嘗試一些利用解密指數或φ（n）等等攻擊. 　　速度太慢,由于RSA 的分組長度太大，為保證安全性，n 至少也要 600 bitx以上，使運算代價很高，尤其是速度較慢，較對稱密碼算法慢幾個數量級；且隨著大數分解技術的發展，這個長度還在增加，不利于數據格式的標準化。目前，SET(Secure Electronic Transaction)協議中要求CA采用2048比特長的密鑰，其他實體使用1024比特的密鑰。為了速度問題,目前人們廣泛使用單,公鑰密碼結合使用的方法,優缺點互補:單鑰密碼加密速度快,人們用它來加密較長的文件,然后用RSA來給文件密鑰加密,極好的解決了單鑰密碼的密鑰分發問題。 5 WiMax的優缺點與應用 5.1.1 WiMax五大優勢 WiMax之所以能掀起大風大浪，顯然是有自身的許多優勢。而各廠商也正是看到了WiMax的優勢所可能引發的強大市場需求才對其抱有濃厚的興趣。 優勢之一，實現更遠的傳輸距離。WiMax所能實現的50公里的無線信號傳輸距離是無線局域網所不能比擬的，網絡覆蓋面積是3G發射塔的10倍，只要少數基站建設就能實現全城覆蓋，這樣就使得無線網絡應用的范圍大大擴展。 優勢之二，提供更高速的寬帶接入。據悉，WiMax所能提供的最高接入速度是70M，這個速度是3G所能
